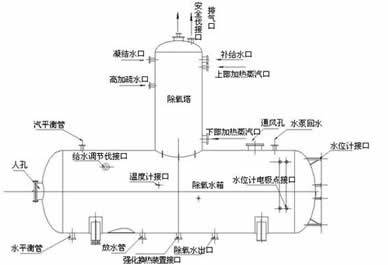

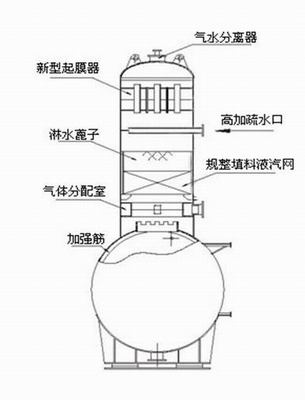

??除氧器的結構型式主要由外殼、汽水分離器、新型旋射起膜器、淋水篦子、規整液汽網、水箱組成。
??? 1、外殼：是由筒身和沖壓橢圓形封頭焊制成。
??? 2、汽水分離器：該種裝置取代了原老式除氧器內草帽錐式結構設計，使除氧器消除了排汽帶水現象。
??? 3、新型旋射起膜器：由水室、汽室、起膜管、凝結水接管、補充水管、疏水接管和一次進汽接管組成。新型旋射起膜器的旋射膜管內增加了水膜導向裝置，即使低負荷運行時也能強力降膜，保持較佳的旋射膜裙。
??? 凝結水、化學補水、經起膜管呈螺旋狀按一定的角度噴出，形成水膜裙，并與一次加熱蒸汽接管引進的加熱蒸汽和由水箱經液汽網，水篦子上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度（即低于飽和溫度2-3℃）并進行粗除氧。一般經此起膜段可除去給水中含氧量的90-95%左右。
??? 4、淋水篦子：是由數層交錯排列的角形鋼制件組成，經起膜段粗除氧的給水及由高加疏水在這里混合時行二次分配，呈均勻淋雨?duì)盥涞窖b在其下的液汽網上。
? 5、波紋填料液汽網：是由許多開狀尺寸相同的單元組成的SW型網孔波紋填料，組成的一個圓筒體，該規整填料保持絲網波紋填料和孔板波紋填料的優點外，而且比表面積大，壓降小，操作彈性大，分離效率高、能耗低，永遠不脫落等特點。給水在這里與二次蒸汽充分接觸，加熱到飽和溫度并時行深度除氧，低壓大氣式除氧器≤10PPb，高壓除氧器≤5PPb。
??? 6、水箱：除過氧的給水匯集到除氧頭的下部容器的給水箱內，除氧水箱內裝有較新科學設計的強力換熱再沸騰裝置，該裝置具有強力換熱，迅速提升水溫，更深度除氧，減小水箱振動，降低噪音等優點，提高了設備的使用壽命，保證了設備運行的安全可靠性。
型號：
CY-系列新型旋射膜式除氧器型號由漢語拼音字母和除氧器的主要特性數據（處理水量T/H）二部分組成。例如：CY-225T/H表示處理水量225T/H的低壓旋膜式除氧器。
型號 |
額定出力 |
水箱有效 |
工作溫度 |
工作壓力 |
進水溫度 |
設計溫度 |
設備重量 |
CY-10 |
10 |
5 |
104 |
0.02 |
20 |
250 |
3680 |
CY-20 |
20 |
10 |
104 |
0.02 |
20 |
250 |
4570 |
CY-35 |
35 |
15 |
104 |
0.02 |
20 |
250 |
5355 |
CY-40 |
40 |
20 |
104 |
0.02 |
20 |
250 |
6150 |
CY-50 |
50 |
22 |
104 |
0.02 |
20 |
250 |
8250 |
CY-75 |
75 |
25 |
104 |
0.02 |
20 |
250 |
9445 |
CY-85 |
85 |
35 |
104 |
0.02 |
20 |
250 |
12200 |
CY-100 |
100 |
40 |
104 |
0.02 |
20 |
250 |
14805 |
CY-130 |
130 |
45 |
104 |
0.02 |
20 |
250 |
16250 |
CY-150 |
150 |
50 |
104 |
0.02 |
20 |
250 |
17500 |
CY-225 |
225 |
50 |
104 |
0.02 |
20 |
250 |
19600 |
CY-300 |
300 |
75 |
104 |
0.02 |
20 |
250 |
23885 |
壓力除氧器，壓力式旋膜除氧器，壓力式熱力除氧器
型號 |
額定出力 |
水箱有效 |
工作溫度 |
工作壓力 |
進水溫度 |
設計溫度 |
設備重量 |
CYG-200/50 |
200 |
50 |
158 |
0.58 |
20 |
300 |
22600 |
CYG-220/50 |
220 |
50 |
158 |
0.58 |
20 |
300 |
22886 |
CYG-250/60 |
250 |
60 |
158 |
0.58 |
20 |
300 |
25260 |
CYG-300/70 |
300 |
70 |
158 |
0.58 |
20 |
300 |
29292 |
CYG-350/70 |
350 |
70 |
158 |
0.58 |
20 |
300 |
30760 |
CYG-440/100 |
440 |
100 |
158 |
0.58 |
20 |
300 |
48266 |
CYG-600/140 |
600 |
140 |
158 |
0.58 |
20 |
300 |
62560 |
CYG-680/140 |
680 |
140 |
158 |
0.58 |
20 |
300 |
63895 |
CYG-710/140 |
710 |
140 |
158 |
0.58 |
20 |
300 |
65062 |
CYG-1080/200 |
1080 |
200 |
158 |
0.58 |
20 |
300 |
92225 |
本站圖片均為我廠現場照片，嚴禁他人利用網絡盜用-訂購除氧器請認準連云港泰格電力老品牌
