一、產品用途
加藥裝置，主要用于鍋爐給水PH值的調節，使鍋爐給水PH值，保持一定范圍內，運行在較佳狀態，防止鍋爐給水PH值的失調而造成鍋爐等熱力設備的酸堿腐蝕，使熱系統工作在較佳狀態延長熱力設備的使用壽命，保證熱力設備長期穩定地安全運行。
二、特點：
1、用智能型在線工業酸度計作為檢測系統，能連續準確直接反應介質工況。
2、調節采用專家系統，單片機技術的智能型儀表，具有適應性強，穩定性好，并且可消除系統大幅度振蕩現象。
3、采用變頻調速技術，以得到較寬的調整范圍，且對電機具有適時保護功能，以減少電機故障率。
4、用戶可根據現場實際情況進行合理參數設定。

三、主要技術參數
1、檢測儀表: 范圍0-14PH輸出0-20MA
2、調節儀表: 可根據現場工況隨意設定
3、電源要求: AC三組五線50Hz
4、環境溫度: ＜450
5、樣水溫度: ＞20℃＜35℃
6、加藥泵的壓力根據系統壓力而選型
四、工作原理

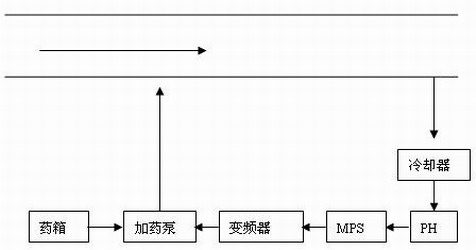

為了滿足控制連續被調對象，該裝置采用閉環值調節系統如圖示：
五、工作過程
酸度計檢測到被測水樣的PH值轉換成4-20MA標準信號輸入至過程控制器，過程器把其輸入信號與給定值比較，根據比較結果，按一定算法進行邏輯運算，并以一定的方式輸出4-20MA標準信號至變頻器，變頻器根據偏差信號改變其輸出頻率控制交流電機的轉速，達到控制給藥量的要求，從而使被控對象的被調參數運行在較佳狀態。

六、安裝
加藥管的形狀和安裝如圖所示管子為Φ10-15mm不銹鋼管，在管子端頭附近四周均勻開10個左右Φ2mm小孔，安裝時管子斜對著逆向于水流方向且稈子介質管中心線（加藥泵加藥液一部分從小孔擠出，增加加藥的均勻性。）
取樣管形狀和安裝如圖所示管子用Φ20×3mm不銹鋼管，管子稍逆向斜插入介質管內3/4D，在取樣管端2/3處內開Φ3mm小孔數個，這樣可以從不同方向取樣，增加樣水的代表性，加藥器與取樣品的距離5-10米為宜，具體情況根據各廠的實際情況考慮，取樣點至PH發送器的距離應在≤20米為宜，以利于縮短傳送。
如圖取樣口與加藥口的距離，取樣口至PH發送器的距離遠遠大于上述要求，過程控制器，設計方案已充分考慮情況對比控制也能滿足要求，不過品質稍受影響。

加藥管的安裝?

取樣管安裝

控制柜安裝
控制柜應選擇清潔明亮無腐蝕性氣體，遠離強磁場的地方，溫度小于45度，濕度小于85%。 溶液箱安裝應使用出藥口高于加藥泵的進藥口。

加藥管的形狀和安裝如圖所示管子為Φ10-15mm不銹鋼管，在管子端頭附近四周均勻開10個左右Φ2mm小孔，安裝時管子斜對著逆向于水流方向且稈子介質管中心線（加藥泵加藥液一部分從小孔擠出，增加加藥的均勻性。）
取樣管形狀和安裝如圖所示管子用Φ20×3mm不銹鋼管，管子稍逆向斜插入介質管內3/4D，在取樣管端2/3處內開Φ3mm小孔數個，這樣可以從不同方向取樣，增加樣水的代表性，加藥器與取樣品的距離5-10米為宜，具體情況根據各廠的實際情況考慮，取樣點至PH發送器的距離應在≤20米為宜，以利于縮短傳送。
如圖取樣口與加藥口的距離，取樣口至PH發送器的距離遠遠大于上述要求，過程控制器，設計方案已充分考慮情況對比控制也能滿足要求，不過品質稍受影響。
控制柜安裝
控制柜應選擇清潔明亮無腐蝕性氣體，遠離強磁場的地方，溫度小于45度，濕度小于85%。
溶液箱安裝應使用出藥口高于加藥泵的進藥口。

全自動加藥設備主要由計量箱(藥劑貯罐)、加藥計量泵(加藥泵)、自動控制系統、連接管路等組成的自動加藥裝置。自動加藥裝置除部分加藥管路、取樣管路和加藥濃度檢測儀表外，這些設備一般都集中安裝在一個加藥間內， 自動加藥裝置將計量箱、計量泵、自動控制系統一體化，即安裝在一個底座上。制造廠完成設備購置、制造、組裝、調試、試運行，用戶只需將組合式自動加藥裝置安放在加藥間后，將加藥計量泵出口與加藥管路、計量箱進出口與進水管等連接好，并將控制柜電源和檢測儀表信號送到控制柜就可以起動、投入運行。這樣可以大大減少現場施工工作量，避免了中間環節繁多引出的差錯以及相互間的扯皮，有效地保證工期和工程質量，減少用戶的麻煩和損失。

二、自動加藥裝置類型及結構

?一箱一泵（加藥裝置，加聯胺,磷酸鹽加藥,加磷酸鹽裝置,凝結水加氨，鍋爐給水加藥）

規格型號	攪拌罐容積m3	泵流量L/h	泵壓力Mpa	電機功率Kw	出口管徑mm	外形尺寸L×B×Hmm
JY-0.25/1-1	0.25	16	1.0	0.55	DN15	1500×700×1300
JY-0.5/1-1	0.5	32	2.4	0.55	DN20	1600×1000×1500
JY-1/1-1	1	48	1.0	0.55	DN15	2000×1200×2000
JY-1.5/1-1	1.5	125	0.8	0.55	DN25	2200×1600×2100
JY-2/1-1	2	310	2.0	1.1	DN25	2200×1600×2200

一箱兩泵（加藥裝置，加聯胺,磷酸鹽加藥,加磷酸鹽裝置,凝結水加氨，鍋爐給水加藥）

規格型號	攪拌罐容積m3	泵流量L/h	泵壓力Mpa	電機功率Kw	出口管徑mm	外形尺寸L×B×Hmm
JY-0.25/1-2	0.25	16	1.0	0.55	DN15	1500×1000×1300
JY-0.5/1-2	0.5	32	2.4	0.55	DN20	1800×1200×1500
JY-1/1-2	1	48	1.0	0.55	DN20	2000×1200×2000
JY-1.5/1-2	1.5	125	0.8	0.55	DN25	2200×1600×2100
JY-2/1-2	2	310	2.0	1.1	DN25	2300×1600×2200

兩箱三泵

規格型號	攪拌罐容積m3	泵流量L/h	泵壓力Mpa	電機功率Kw	出口管徑mm	外形尺寸 L×B×Hmm
HJY-0.5/2-3	0.5	32	2.4	0.55	DN20	1800×2300×1500
HJY-1.0/2-3	1	48	1.0	0.55	DN20	2200×2600×2000
HJY-1.5/2-3	1.5	125	1.0	0.55	DN25	2300×2800×2100
HJY-2/2-3	2	310	2.0	1.1	DN25	2300×3000×2200

兩箱四泵

規格型號	攪拌罐容積m3	泵流量L/h	泵壓力Mpa	電機功率Kw	出口管徑mm	外形尺寸L×B×Hmm
JY-0.5/2-4	0.5	32	2.4	0.55	DN20	2000×3000×2100
JY-1/2-4	1	48	1.0	0.55	DN20	3200×3800×2500
JY-1.5/2-4	1.5	250	1.0	1.1	DN25	3200×4500×3200
JY-2/2-4	2	310	3.0	2.2	DN25	3200×4800×3500

一箱一泵（加藥裝置，加聯胺,磷酸鹽加藥,加磷酸鹽裝置,凝結水加氨，鍋爐給水加藥）
自動加藥裝置主要有雙泵單控組合式、三泵雙控組合式、組合式爐水R值自動控制裝置等幾種類型，每種類型的結構有些不同，下面分別說明。

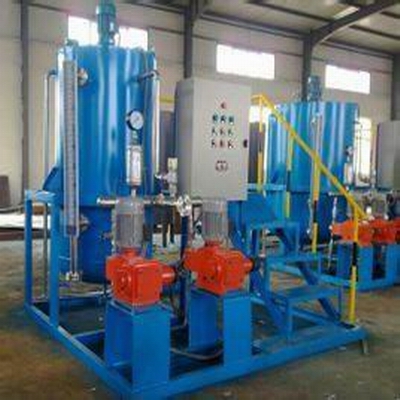

1、雙泵單控組合式自動加藥裝置本裝置由一個計量箱、二臺加藥計量泵(互為備用)，一套交流變頻式自動加藥控制系統、連接管路、閥門、底座等組成，見圖。計量箱的容積為1M'(用戶有特殊要求另議)，是否帶攪器、遠傳液位計、液位高低限報警以及罐體材質選擇由用戶或設計部門提出，也可由用戶直接向我單位咨詢。罐體材質有鋼、不銹鋼、襯膠罐體，用于不同的藥液。用戶訂貨時，必須說明計量泵如下參數：流量(1／H)，泵出口壓力(MPa)，泵流路材質(或者輸送藥劑的名稱、濃度)。
2．三泵雙控組合式自動加藥裝置
自動加藥裝置由二個計量箱、三臺加藥計量泵、三套交流變頻式自動加藥控制系統、連接管路、閥門、底座等組成見圖2
自動加藥裝置三臺加藥計量泵中，泵3為泵l、泵2的備用泵，通常情況下，泵1、泵2分別在二套交流變頻式自動加藥控制系統驅動下工作，使加藥計量泵可以按四種方式工作，控制柜上的切換開關可將備用泵投入運行。
用戶對計量箱、加藥計量泵等提供參數的要求可參考前述的雙泵單控組合式自動加藥裝置中的有關說明。
3．組合式爐水R值自動加藥裝置
全自動加藥設備是用于鍋爐水協調磷酸鹽處理(控制爐水R值)的自動加藥裝置。自動加藥裝置裝置由三個計量箱、三臺計量泵、一套交流變頻式R值自動控制系統、連接管路、閥門、底座等組成，見圖3。
三個計量箱容積均為1立方米，分別貯存磷酸三鈉、磷酸氫二鈉、氫氧化鈉。
交流變頻式R值自動控制系統包括R值分析儀，動加藥控制柜。交流變頻式自動加藥控制柜。
